五金模具钢材热处理

退火：

一般采用等温退火工艺,加热到850℃～870℃保温2~3h，然后炉冷至720℃～750℃保温4～6h,炉冷至500℃空冷，退火后硬度为HB200~250。工件加工完成后进行低温退火或调质处理消除加工应力,低温退火温度700℃～750℃。

淬火:

一、淬火：

第一次预热温度:650℃，升温时间30分钟，保温时间2小时;

第二次预热温度:850℃，升温时间20分钟，保温时间2小时；

第三次升温温度：1030℃，升温时间20分钟，保温时间1.5小时；

冷却：

冷却方式：油冷或240℃~260℃热裕分级冷却。

然后及时进行第一次回火。

二、回火：

160℃~180℃回火，硬度62HRC~64HRC.回火后空冷至室温。

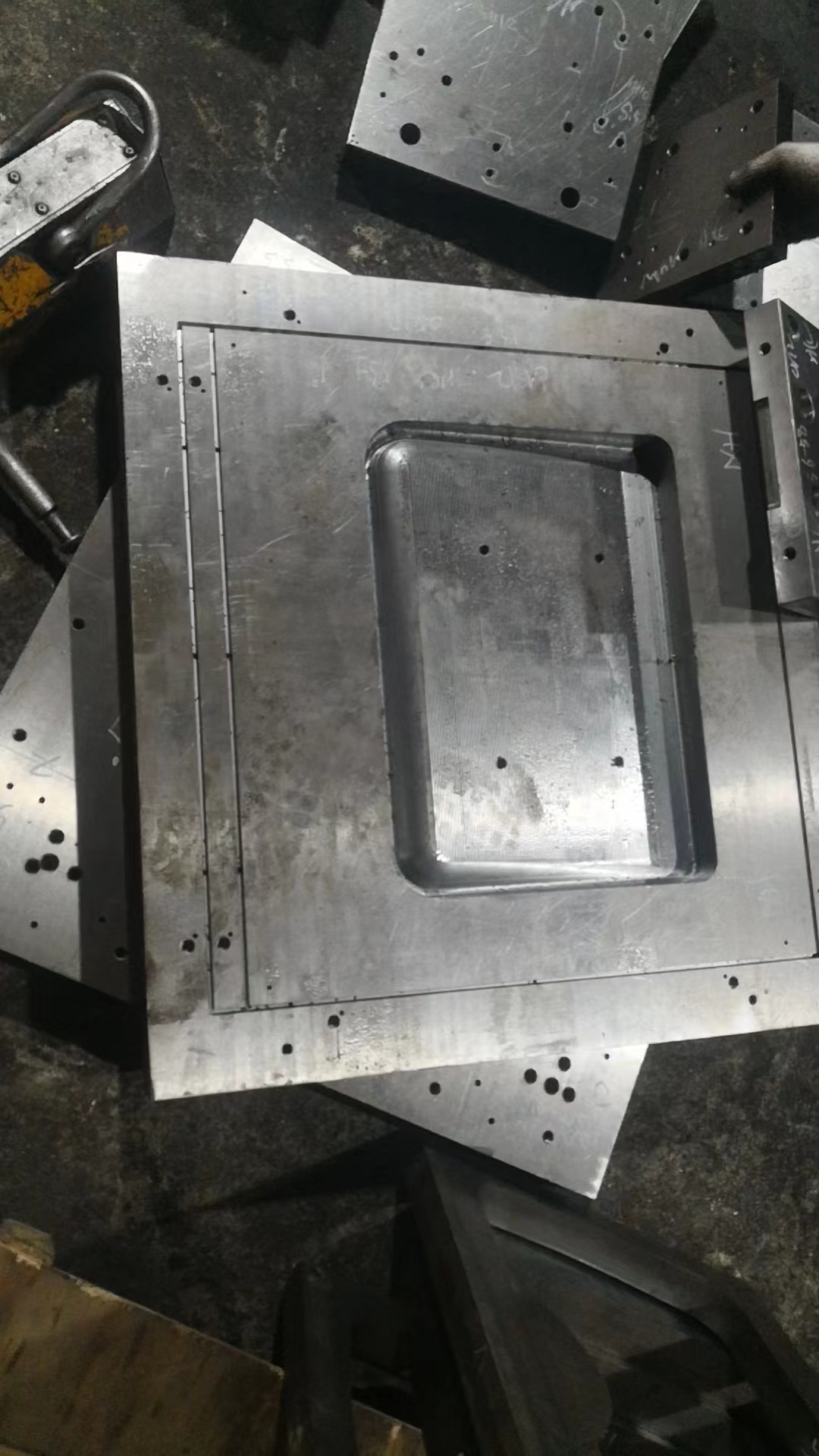

说明：

回火一次后,出炉冷却，然后继续回火。重复回火三次，达到要求硬度即可。如不能达到要求的硬度可经过适量微调回火温度及回火次数。保温时间一般为每次回火保温6小时。

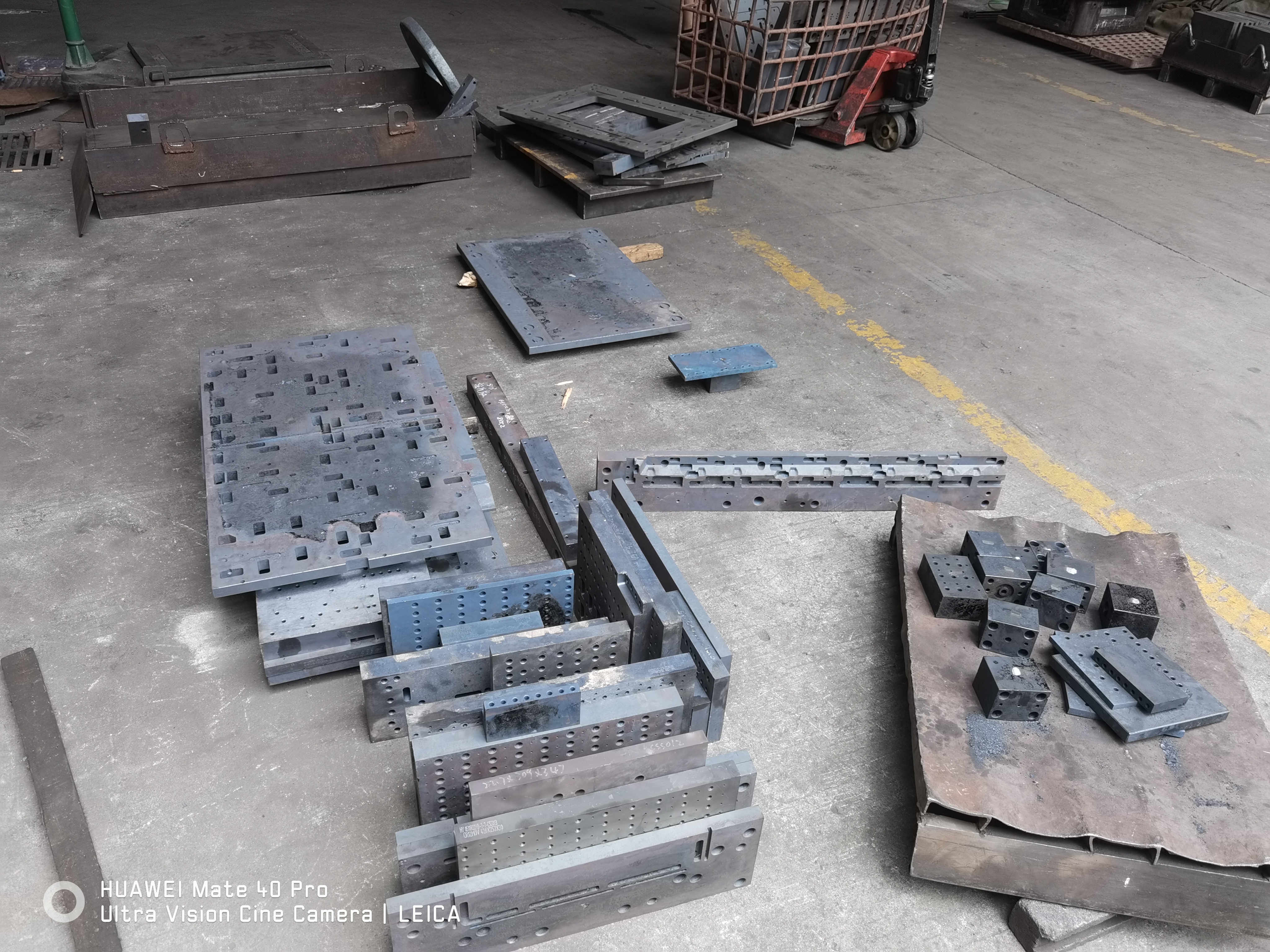

注意事项:

1、热处理过程均在真空热处理炉内进行。

2、装炉前清洁工件各部位。

3、装炉前工件上的螺孔要拧入螺栓。
